GRUNDMOTOR
ECI42.20 | 48W
ECI42.40 | 92W
SPANNUNG
24V | B00
48V | D00
PINBELEGUNG
AD1 | AD2
AD3 | AD4
INTERFACE
CO | CANopen
C | CAN
MODULE
Absolutwertgeber
Bremse
GETRIEBE
Winkelgetriebe
Planetengetriebe
Grundmotor ECI42.xx-B/E
Pinbelegung
Maßzeichnung
Kombinatorik
Grundmotor ECI42.xx-B/E
- Antrieb mit komplett integrierter 4Q Betriebs- und Regelelektronik
- Hochdynamischer 3-phasiger Innenläufermotor in EC-Technologie
- CANopen-Kommunikationsschnittstelle
- Geringes Rastmoment
- Robustes und geräuschoptimiertes Kugellagersystem für hohe Lebensdauer
- Drehzahl-, Drehmoment- oder Positioniermodus möglich
- Umfangreiche Schnittstelle mit diversen Ein- und Ausgängen
- Hoher Wirkungsgrad sowie hohe Leistungsdichte bei kompakter Bauform
- Anwenderfreundliche Parametrierung über PC-Software

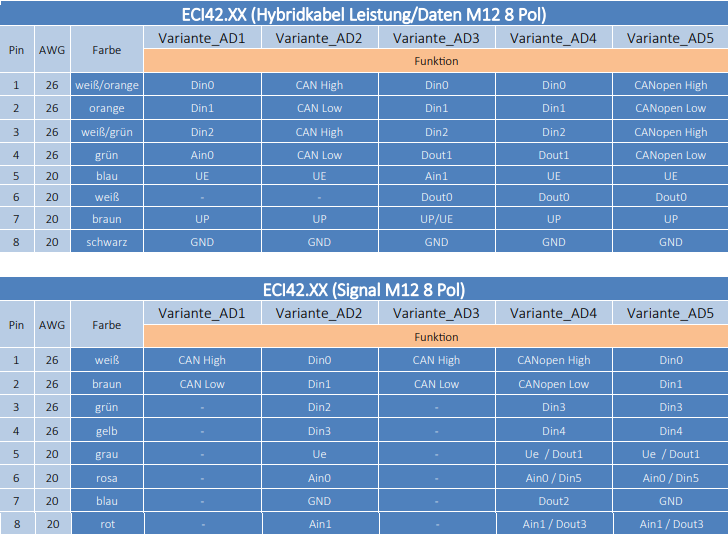

Pinbelegung
Pinbelegung
Reduzieren und optimieren Sie Ihre Verkabelung
- Ein flexibles Verkabelungskonzept war ein zentrales Ziel der Entwicklung des Antriebssystems. Als Resultat bieten wir Ihnen ein hohes Maß an Flexibilität zu Ihrer Schnittstelle. Änderungen der Pinbelegung oder Implementierung von Sonderfunktionen können auch bei kleinen Stückzahlen auf Ihre Bedürfnisse angepasst wer-den.
Im Rahmen der Applikationsentwicklung können folgende Funktionen umgesetzt werden:

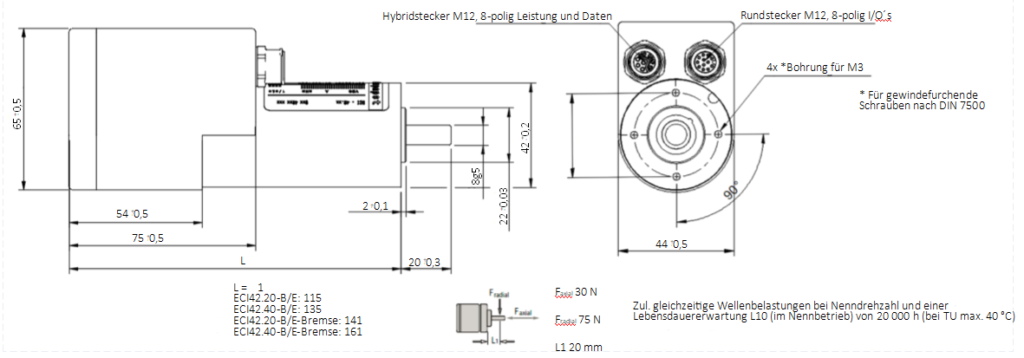

Maßzeichnung
Maßzeichnung in mm
Kombinatorik
